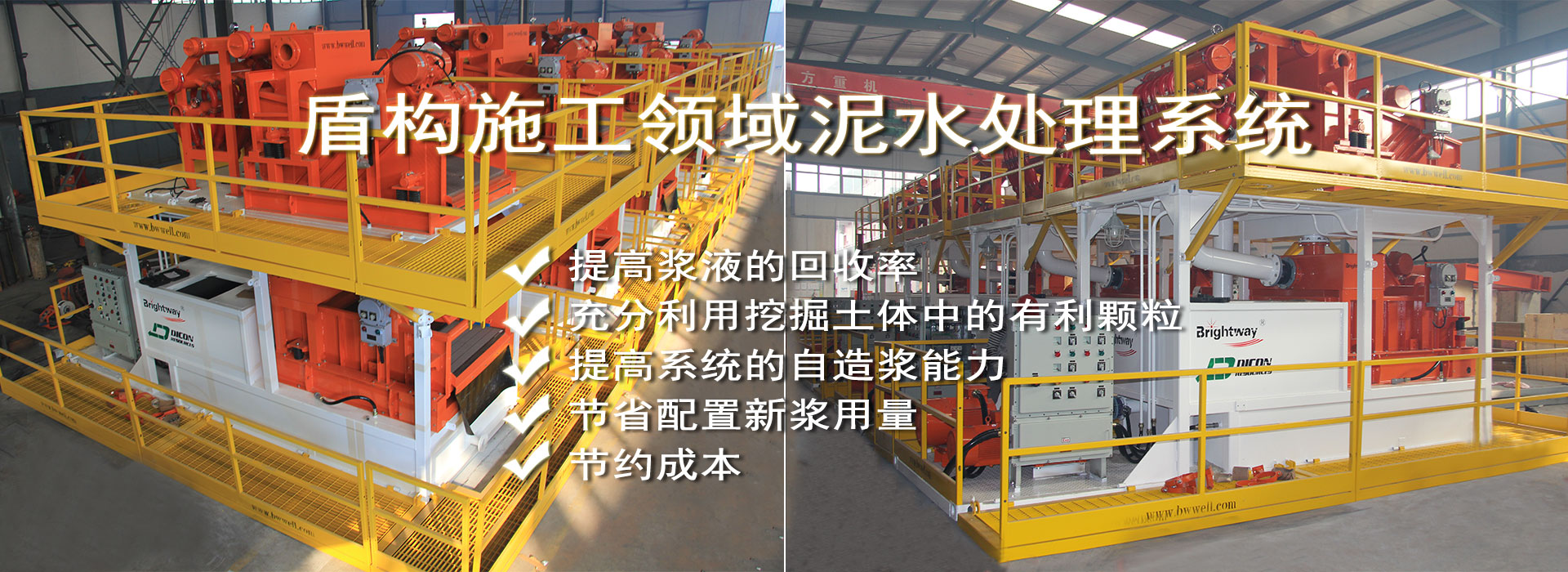

盾構施工領域泥水處理系統

盾構施工技術是非開挖方式中的前沿技術，是暗挖法施工中的一種全機械化施工方法，它是將盾構機械在地中推進，通過盾構外殼和管片支承四周圍巖防止發 生往隧道內的坍塌，同時在開挖面前方用切削裝置進行土體開挖，通過出土機械運出洞外，靠千斤頂在后部加壓頂進，并拼裝預制混凝土管片，形成隧道結構的一種 機械化施工方法。泥水在盾構機至泥水處理系統之間的循環是由泥水輸送系統實現的，盾構機開挖下來的土砂進入切削倉，經攪拌后的高密度泥水由泥水泵泵送至盾構泥水處理系統，在泥漿處理系統進行處理后再泵回到開挖面，如此循環。

盾構施工領域泥水處理系統是盾構機正常掘進的重要保障，處理系統必須在盾構施工中萬無一失，做到百分百的可靠。

更多關于“盾構泥水分離系統”產品價格信息，請訪問：http://www.jizhuta.cn/slurry-treatment-plant/

dungoumoxing

泥水分離系統分為兩部分，第一部分為泥漿分離和處理分離系統，第二部分為旋流分離系統

泥漿分離和處理分離系統

泥漿分離和處理分離系統的作用是將盾構切削土砂形成的泥水進行顆粒分離和處理后，再將回收泥漿泵入調整槽。采用振動篩作為分離比較合適，振動篩的作用是對泥水作預處理，去除團狀和塊狀等粗大的顆粒。粗顆粒的分離采用多層振動篩，以滿足顆粒物的分級，?不同大小的顆粒物經過振動篩不同目數的篩網處理，以滿足現場使用要求的泥漿顆粒物，處理過程中大于篩網目數的顆粒物被排除到系統之外，經過篩網過濾后的漿液流入沉淀池。.

旋流分離系統

旋流處理系統，主要由除砂及除泥兩部分組成，主要功能是將振動篩分離后的中細顆粒漿液再次進行細化處理，逐次降低漿液粒徑，以達到現場旋流分離、固相控制。 旋流器的工作原理是依據水動力高速旋轉產生的離心力達到處理目的，利用旋流泵在旋轉過程使旋流器產生負壓力，迫使旋流器內部懸浮的細微顆粒，通過離心作用產生螺旋式上升，通過上溢流口被負壓力擠出，漿液中粗重顆粒在自重的重力作用下，落入下溢口的棄漿槽內。旋流器不同的內徑和頸長比以及不同的工作壓力，決定旋流器的處理效果以及處理能力.

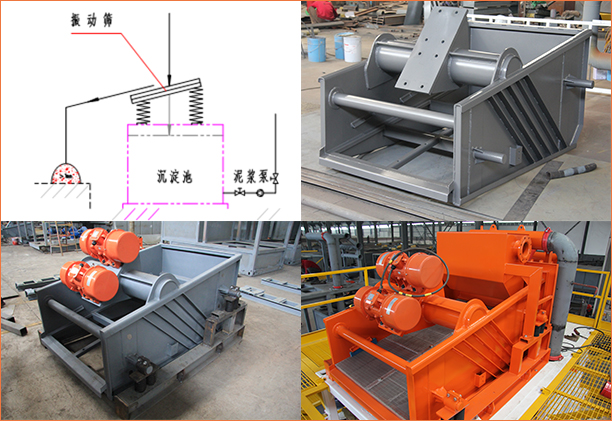

泥漿分離和處理分離系統振動篩

振動篩作為分離比較合適，振動篩的作用是對泥水作預處理，去除團狀和塊狀等粗大的顆粒.

采用ANSYS有限元分析，優化結構設計，限度滿足操作人體工學設計.

工藝上可采用目前行業的酸洗，鈍化，熱鍍鋅工藝，大大提高了產品在使用中的生命周期.

采用美國馬丁、Oli品牌激振電機.

電器元件選配上采用西門子，施耐德，ABB等國際知名品牌.

詳情 相關設備
12343

正道能源機械可根據分離現場不同要求設計不同處理能力的配套方案

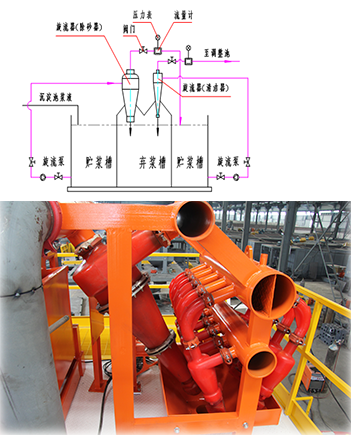

旋流處理系統旋流組合部分

主要由除砂及除泥兩部分組成，主要功能是將振動篩分離后的中細顆粒漿液再次進行細化處理，逐次降低漿液粒徑，以達到現場旋流分離、固相控制.

旋流器的工作原理是依據水動力高速旋轉產生的離心力達到處理目的，利用旋流泵在旋轉過程使旋流器產生負壓力，迫使旋流器內部懸浮的細微顆粒，通過離心作用產生螺旋式上升，通過上溢流口被負壓力擠出，漿液中粗重顆粒在自重的重力作用下，落入下溢口的棄漿槽內.

結構合理，動力損失小.

除砂除泥旋流器采用高耐磨復合聚氨酯材質.

設備經酸洗，鈍化，熱鍍鋅工藝.

維護簡單，與國際知名同類產品互換.

qwev2_03

盾構泥水領域相關信息

盾構法施工已有170余年歷史，隨著科學水平的不斷提高，盾構技術也得到不斷發展和完善。至今，盾構已發展成為軟土地層修建隧道的一種專用施工機械，盾構施工法也已成為當今城市隧道和地鐵工程中不可缺少的一種施工法。.
